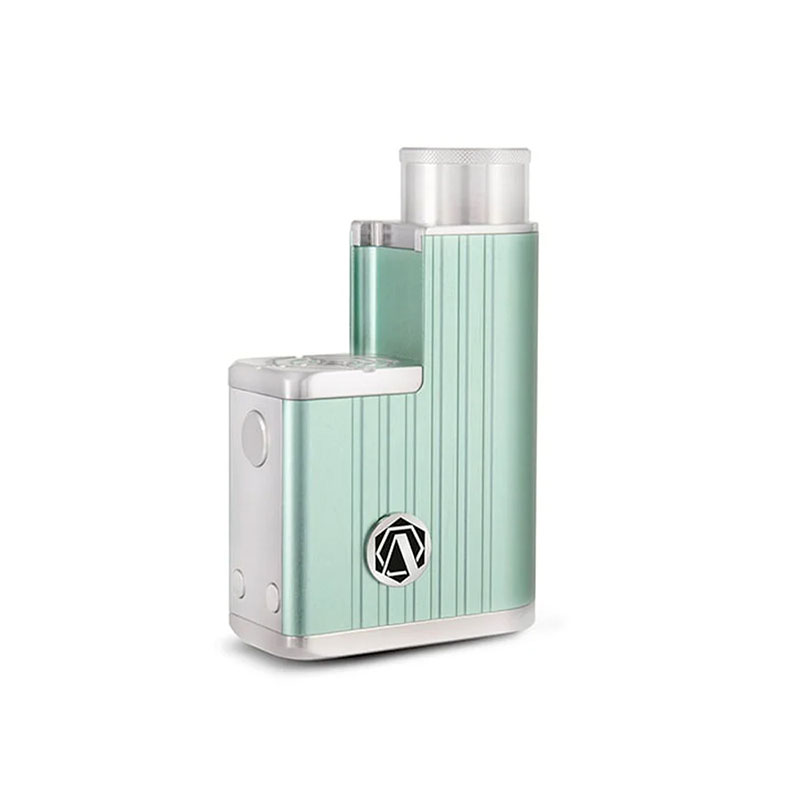

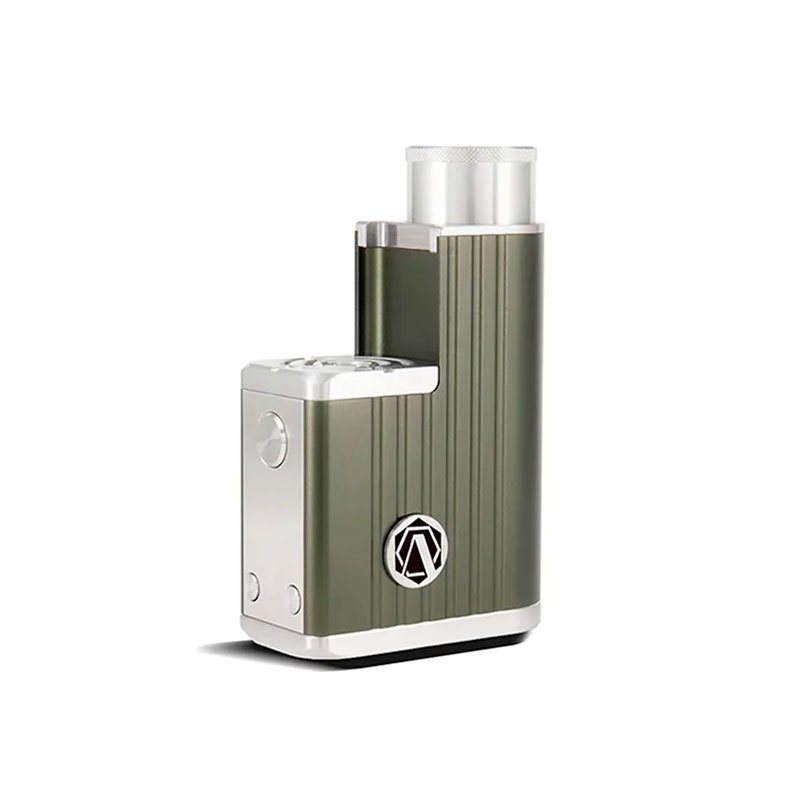

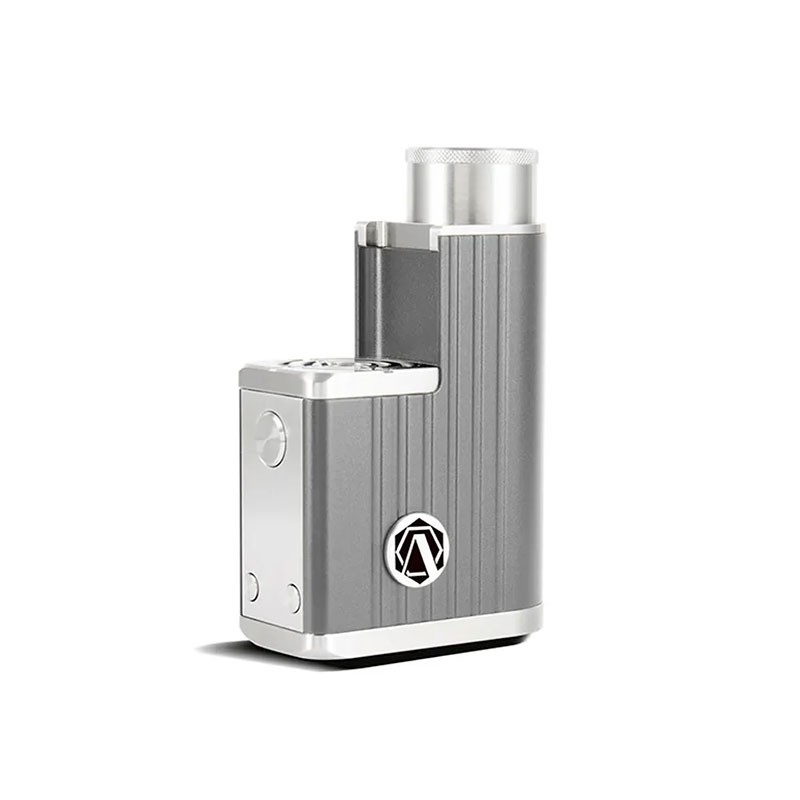

Arcana SBS – Arcana Mods & Pipeline

La Arcana SBS è una box mod elettronica Side-by-Side sviluppata da Arcana Mods in collaborazione con PIPELINE, pensata per chi cerca una configurazione compatta, curata nei materiali e capace di ospitare l’atomizzatore lateralmente rispetto alla batteria.

La stessa piattaforma è disponibile con circuito ARC1 oppure Evolv DNA60C e, a seconda della variante scelta, anche con raffinata finitura DLC spazzolata.

La Arcana SBS raggiunge una potenza massima di 60 W, utilizza di serie una batteria 18650 e può ospitare atomizzatori fino a 23 mm di diametro. La particolare struttura SBS permette di mantenere una parte importante dell’atomizzatore affiancata al corpo della box, riducendo l’altezza complessiva del setup.

Caratteristiche principali

• Box mod elettronica Side-by-Side
• Sviluppata da Arcana Mods & PIPELINE
• Disponibile con circuito ARC1 oppure Evolv DNA60C
• Potenza regolabile da 1 a 60 W
• Alimentazione con 1 batteria 18650
• Compatibilità con batteria 18500 tramite accessorio opzionale
• Atomizzatori fino a 23 mm
• Piattaforma 510 alta 42,3 mm
• Corpo in alluminio anodizzato
• Componenti in acciaio inox 304
• Disponibile anche con rivestimento DLC spazzolato
• Pin positivo 510 flottante in rame-berillio
• Porta USB-C
• Ricarica USB-C fino a 1,2 A
• Controllo temperatura
• Protezione inversione polarità
• Numero di serie
• Peso di circa 95 g

Arcana SBS: una vera configurazione Side-by-Side

La caratteristica che distingue la Arcana SBS dalla tradizionale Arcana Box è la sua struttura Side-by-Side.

In una box tradizionale l’atomizzatore viene installato completamente sopra la mod. In una SBS, invece, la connessione 510 è posizionata più in basso e l’atomizzatore viene parzialmente affiancato al corpo della box.

La Arcana SBS dispone di una piattaforma 510 posizionata a circa 42,3 mm di altezza. Questo significa che una parte consistente dell’atomizzatore rimane inserita visivamente accanto alla struttura della mod.

Il risultato è un setup generalmente più compatto in altezza, particolarmente interessante con atomizzatori MTL e RTA da 22 o 23 mm.

Un’unica Arcana SBS, due circuiti disponibili

La Arcana SBS può essere scelta con due differenti piattaforme elettroniche:

• ARC1 – circuito semplice e completo, particolarmente indicato per chi utilizza soprattutto la modalità Watt.
• Evolv DNA60C – elettronica più evoluta con display a colori, Replay, Boost, controllo temperatura avanzato ed EScribe.

Entrambe raggiungono una potenza massima di 60 watt, ma presentano differenze importanti per quanto riguarda tensione massima, display e possibilità di personalizzazione.

ARC1 vs DNA60C: differenze principali

Arcana SBS con circuito ARC1

La versione ARC1 rappresenta la configurazione più immediata della Arcana SBS.

Il circuito permette di regolare la potenza da 1 a 60 watt, con una tensione massima in uscita di 8 volt e un range di resistenza indicativo compreso tra 0,1 e 3,0 ohm.

Oltre alla classica modalità Variable Wattage, ARC1 integra il controllo temperatura con diversi materiali compatibili.

• Ni200
• SS316
• Titanio

Il display OLED permette di visualizzare le principali informazioni di utilizzo senza rendere l’interfaccia eccessivamente complessa.

È quindi una soluzione particolarmente adatta a chi cerca una SBS high-end compatta e utilizza prevalentemente la regolazione in watt.

Protezione del tasto Fire nella versione ARC1

Il circuito ARC1 integra anche una particolare funzione di sicurezza legata al tasto Fire.

Dopo aver sostituito la batteria oppure riavviato la box, con l’atomizzatore collegato, la prima pressione del tasto Fire serve a confermare l’attivazione.

L’erogazione effettiva avviene dalla pressione successiva.

La funzione è stata introdotta per limitare il rischio di un’attivazione accidentale immediatamente dopo l’accensione o la sostituzione della batteria.

Arcana SBS con Evolv DNA60C

La Arcana SBS DNA60C utilizza invece il circuito Evolv DNA60C, una piattaforma pensata per chi vuole avere un maggiore controllo sul comportamento della box.

La potenza massima rimane di 60 watt, ma la tensione massima sale fino a 9 volt.

Tra le funzioni principali troviamo:

• Potenza regolabile da 1 a 60 W
• Tensione massima fino a 9 V
• Range temperatura da 100°C a 315°C
• Range resistenza indicativo da 0,1 a 3,0 ohm
• Display OLED a colori
• Controllo temperatura avanzato
• Funzione Replay
• Modalità Boost
• Profili dedicati a differenti materiali resistivi
• Compatibilità con Evolv EScribe

Firmware DNA60C personalizzato

Il firmware della versione DNA60C viene fornito con una configurazione sviluppata appositamente per la Arcana SBS.

Sono disponibili otto profili di utilizzo, tra cui una modalità Boost e diversi profili dedicati al controllo temperatura con le tipologie di filo maggiormente utilizzate.

Nel sistema di gestione della batteria è stata inoltre memorizzata una curva di scarica dedicata alla Murata VTC5A, con l’obiettivo di rendere più realistica l’indicazione dello stato di carica quando viene utilizzata questa cella.

Funzione Replay

Una delle funzioni più interessanti del DNA60C è Replay.

Dopo aver ottenuto un’erogazione soddisfacente, il circuito può memorizzarne il comportamento e cercare di riprodurlo nelle attivazioni successive.

Questo permette di ottenere una risposta più costante senza dover intervenire continuamente sui parametri della box.

EScribe e personalizzazione avanzata

Collegando la Arcana SBS DNA60C tramite USB-C è possibile utilizzare il software Evolv EScribe.

Il programma permette di accedere a numerose impostazioni avanzate, tra cui:

• Creazione e modifica dei profili
• Gestione di differenti materiali resistivi
• Configurazione dei parametri del controllo temperatura
• Personalizzazione dell’interfaccia del display
• Regolazione della tensione di fine scarica
• Configurazione dei parametri della batteria

La versione DNA60C è quindi indicata soprattutto per chi desidera sfruttare il controllo temperatura in maniera avanzata oppure personalizzare in profondità l’elettronica della mod.

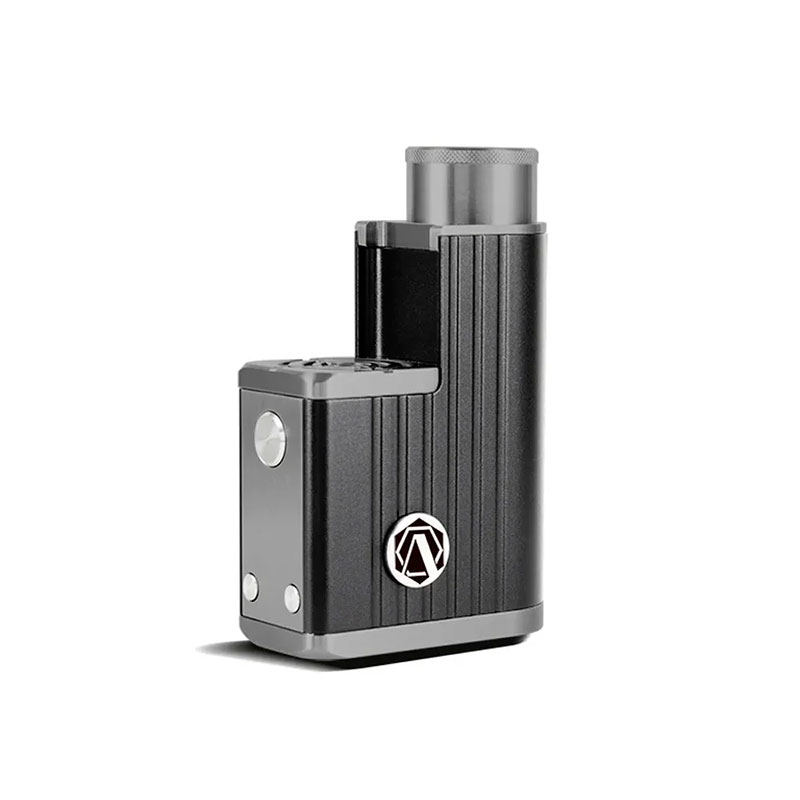

Versioni DLC

La Arcana SBS è disponibile anche con rivestimento DLC.

DLC significa Diamond-Like Carbon ed è un trattamento superficiale a base di carbonio utilizzato per aumentare la resistenza all’usura e ai piccoli graffi delle parti metalliche.

Sulla Arcana SBS la finitura DLC non presenta il classico aspetto completamente opaco: Arcana Mods ha scelto una particolare lavorazione spazzolata, che dona alla mod un aspetto elegante e differente rispetto alle tradizionali finiture DLC.

Nelle versioni DLC vengono trattati:

• Piastra frontale
• Deck / piastra superiore
• Piastra inferiore
• Sleeve della batteria

Il corpo principale rimane invece realizzato in alluminio anodizzato.

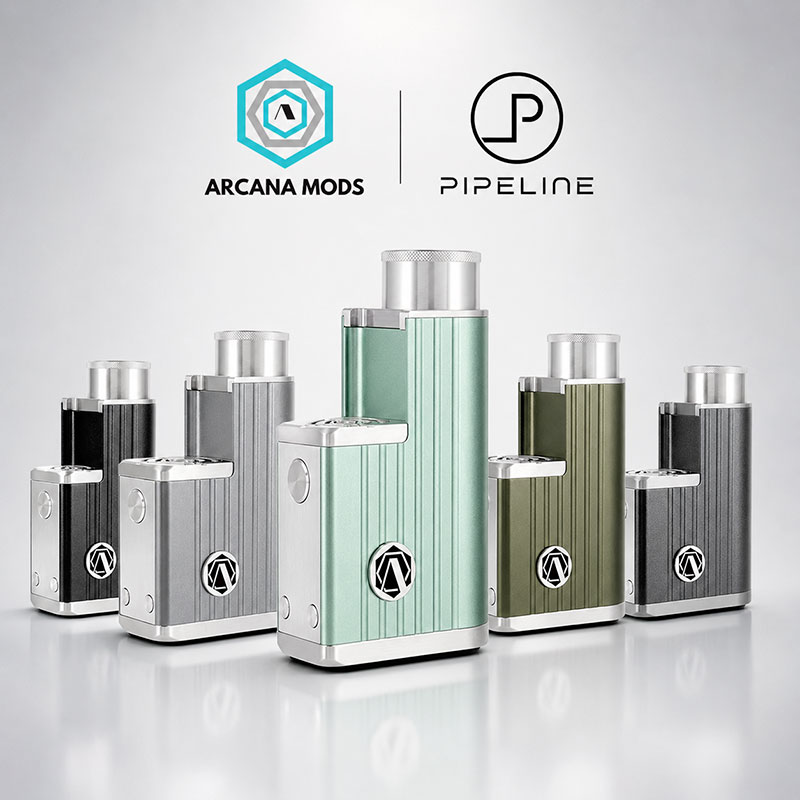

Quattro configurazioni principali

La gamma Arcana SBS può quindi essere organizzata in quattro versioni:

• Arcana SBS ARC1 – circuito ARC1 e finitura standard
• Arcana SBS ARC1 DLC – circuito ARC1 con componenti DLC
• Arcana SBS DNA60C – circuito Evolv DNA60C
• Arcana SBS DNA60C DLC – circuito Evolv DNA60C con componenti DLC

Su TiSvapo la scelta della variante permette quindi di selezionare sia il circuito sia la finitura desiderata.

Materiali e costruzione

Il corpo principale della Arcana SBS è realizzato in alluminio anodizzato, una soluzione che permette di contenere il peso mantenendo una struttura resistente.

Diverse parti della box sono invece realizzate in acciaio inox 304, tra cui:

• Piastra frontale
• Piastra superiore
• Piastra inferiore
• Pulsanti
• Sistema della batteria

Nelle versioni DLC alcuni di questi elementi ricevono inoltre il rivestimento Diamond-Like Carbon.

Pin 510 in rame-berillio

La connessione dell’atomizzatore utilizza un pin positivo flottante in rame-berillio.

Il sistema presenta una corsa sufficientemente ampia per adattarsi alle differenti lunghezze dei pin 510 degli atomizzatori compatibili e garantire un contatto stabile.

Atomizzatori fino a 23 mm

La Arcana SBS è progettata per ospitare atomizzatori con un diametro massimo di 23 mm.

Questa misura la rende particolarmente adatta a numerosi atomizzatori MTL e RTA da 22 mm e 23 mm, che possono sfruttare al meglio la configurazione Side-by-Side.

Con un atomizzatore da 22 mm rimane un piccolo margine rispetto alla piattaforma, mentre un modello da 23 mm sfrutta praticamente tutta la larghezza disponibile.

Piattaforma 510 alta 42,3 mm

La base sulla quale viene installato l’atomizzatore si trova a circa 42,3 mm dalla parte inferiore della box.

Questo dato è particolarmente importante in una SBS perché determina quanto l’atomizzatore rimane affiancato e visivamente integrato nel corpo della mod.

Con atomizzatori relativamente compatti è quindi possibile ottenere un setup complessivamente molto basso e discreto.

Batteria 18650 e compatibilità 18500

La Arcana SBS viene fornita nella configurazione standard per utilizzare una batteria 18650.

La struttura è però modulare e, tramite componenti opzionali dedicati, può essere configurata anche per utilizzare una batteria 18500.

La configurazione 18500 consente di ridurre ulteriormente l’altezza del sistema, a fronte naturalmente di una minore autonomia rispetto a una 18650.

La batteria non è inclusa.

Utilizzare esclusivamente celle non protette compatibili, con rivestimento integro e caratteristiche adeguate alla potenza utilizzata.

USB-C e ricarica fino a 1,2 A

La Arcana SBS integra una porta USB-C che permette di ricaricare la batteria installata con una corrente massima di circa 1,2 A.

Durante la ricarica viene utilizzato un piccolo indicatore LED rosso posizionato vicino alla porta USB-C.

Per la normale gestione delle batterie sostituibili è comunque consigliabile utilizzare, quando possibile, un caricabatterie esterno dedicato.

Nella variante DNA60C la porta USB-C viene utilizzata anche per collegare la box al software Evolv EScribe.

Anelli in gomma per rimuovere l’atomizzatore

La particolare disposizione Side-by-Side può rendere meno immediato afferrare un atomizzatore particolarmente serrato sulla connessione 510.

Per questo motivo Arcana Mods include nella confezione due anelli in gomma che possono essere utilizzati per aumentare la presa sull’atomizzatore durante lo svitamento.

Indicativamente:

• Con atomizzatori da 23 mm è generalmente sufficiente utilizzare un anello.
• Con atomizzatori da 22 mm è possibile sovrapporre entrambi gli anelli per ottenere una presa maggiore.

La superficie in gomma permette di aumentare l’attrito senza utilizzare pinze o utensili metallici che potrebbero danneggiare la finitura dell’atomizzatore.

Pellicole protettive incluse

La confezione comprende anche delle pellicole protettive dedicate alla zona del display e alla parte inferiore in acciaio.

È inoltre presente una protezione in PVC dedicata alla zona della connessione 510.

Dimensioni

Specifiche tecniche comuni

Specifiche circuito ARC1

• Potenza: 1 – 60 W
• Tensione massima: 8 V
• Display: OLED
• Range temperatura: 100°C – 315°C
• Range resistenza: 0,1 – 3,0 ohm
• Controllo temperatura
• Compatibilità TC con Ni200, SS316 e Titanio
• Protezione inversione polarità
• Funzione di protezione del tasto Fire all’avvio

Specifiche circuito DNA60C

• Circuito Evolv DNA60C
• Potenza: 1 – 60 W
• Tensione massima: 9 V
• Display: OLED a colori
• Range temperatura: 100°C – 315°C
• Range resistenza: 0,1 – 3,0 ohm
• Controllo temperatura avanzato
• Funzione Replay
• Modalità Boost
• Otto profili preconfigurati
• Compatibilità con Evolv EScribe
• Personalizzazione dei profili e del display
• Protezione inversione polarità

Contenuto della confezione

• 1 x Arcana SBS nella variante selezionata
• 2 x Anelli in gomma per facilitare la rimozione dell’atomizzatore
• 2 x Pellicole protettive
• 1 x Protezione PVC per area 510
• 1 x Confezione
• 1 x Documentazione / manuale

Batteria e atomizzatore non sono inclusi.

Nota sulla scelta del circuito: la versione ARC1 è particolarmente indicata per chi utilizza principalmente la modalità Watt e desidera un’elettronica semplice e affidabile. La variante DNA60C è invece pensata per chi cerca Replay, controllo temperatura avanzato, display a colori e le possibilità di personalizzazione offerte da Evolv EScribe.
